PANADERÍA -CAFETERIA

UNIDAD 3 TEMPLE

Radicar el artefacto en:

Posiciones en que se radicará el artefacto termodinámico:

Se debe iniciar con el artefacto termodinámico anterior:

Flujo de calor del perfil termodinámico:

Para esta entrega lo necesario era reconocer el lugar, ubicado en la calle patronato, entre las calles antonia lopez de bello y dardignac.

Como se ve en las imagenes el lugar es visitado constantemente por personas, ya que es un lugar comercial, tambien es un lugar con una cantidad muy escasa de verde, y  la calle en donde se ubica es muy angosta, la cantidad de sombra en el sector es escasa.

POSICIÓN EN LA QUE SERÁ RADICADO EL ARTEFACTO:

Es la posición 3 y su programa esta definido en 3 plantas

la siguiente foto muestra la posición y la primera idea de panadería- cafetería.

IDEAS DE ARTEFACTOS:

IDEA 2





Tenia el programa definido en tres pisos, pero agrande mucho el artefacto y no tuve control del calor, y no pasaba nada interesante en el.

IDEA 3

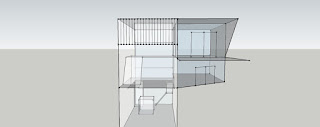

Esta idea es la última que hice antes de la entrega, en esta utilice las medidas del artefacto  12 x 6 x 12 cm,  ya que en el artefacto diseñado anteriormente eran muy grande los espacios, asi poder tener control del flujo de calor que emana desde el subterráneo que es donde se ubica la producción y la fuente de calor seria los hornos, es en este donde se incorporaría un termosifón que ayudaría a la succión del calor en el verano.

Para la entrega este artefacto fue modificado, cambiando el termosifon para q este me ayudara a definir dos espacios, tambien fueron modificadas las escaleras, poniéndolas en una sola posición,

Entonces queda producción en el subterráneo, expendio en el primer nivel y servicio en el segundo nivel contando con un a terraza para disfrutar de un cafe en el verano

Temple

Geometria del calor

Como grupo tuvimos que hacer dos perfiles termodinámicos, el calefactor iba puesto en tres posiciones, y de estos perfiles debíamos hacer registro de cada posición.

Perfil 1

 Perfil 2

primeros ensayos de videos

 ensayo perfil Nº1 posición 3

la idea de este video era ver el enfoque de la cámara, ver como podíamos introducir el calefactor.

PT1 posicion 1

PT1 posición 2

PT1 posición 3

PT2 posición 1

PT2 posición 2

PT2 posición 3

PT1 comparación

PT2 comparación

Para la entrega destino del viento

Posada de reposo creación

Primer intento

CON PLANOS



De color verde seria la primera estancia donde las personas llegarían a refrescarse con el viento que llegaría a través del techo de color azul.

De color morado seria la estancia agua, es donde las personas se mojarían, beberían agua o llenarían sus botellas.

De color rojo seria la estancia beber o comer algo, aquí las personas disfrutarían del paisaje.

No quise seguir con este diseño de posada porque no se aprovecharía el viento, ya que no entraría el viento por la estancia comer o beber algo. ya que el plano de color café formaría una especie de tapa y el viento no entraría.

LA POSADA DE REPOSO

 Entrada



 Comer o beber algo

 Agua

 planos que permiten la entrada del viento a la                                        estancia refrescar

REALIZACIÓN DE MAQUETA

 Estancia AGUA

 Planos que dejarían entrar el viento a la estancia REFRESCAR

 Techo casi terminado, es para cubrir la estancia del sol.

 Estancia COMER O BEBER ALGO

 MIRADOR

 Estancia mas configurada con los planos que permiten que el viento pase y provoque que la estancia también sea agradable

Posada casi terminada, Por el mirador también estarán unos planos que tuvieron una modificación pero q son parte del artefacto y permiten que el viento entre a la estancia refrescar.



EL CERRO

MAQUETA TERMINADA

ENTREGA DEL TRABAJO

 Lamina

 Cerro
